活性炭吸附催化燃烧设备简介：

       采用蜂窝活性炭吸附浓缩+催化氧化组合工艺，整个系统实现了净化、脱附过程密闭循环。本技术适用于低浓度不宜采用直接燃烧或催化燃烧法及不须吸附浓缩回收处理的有机废气，尤其对大风量的处理场合，可获得满意的处理效果。与回收类有机废气净化装置相比，无须备压缩空气和蒸气等附加能源，也无须配备冷却塔等附加设备，运行过程不产生二次污染，设备投资及运行费用低。

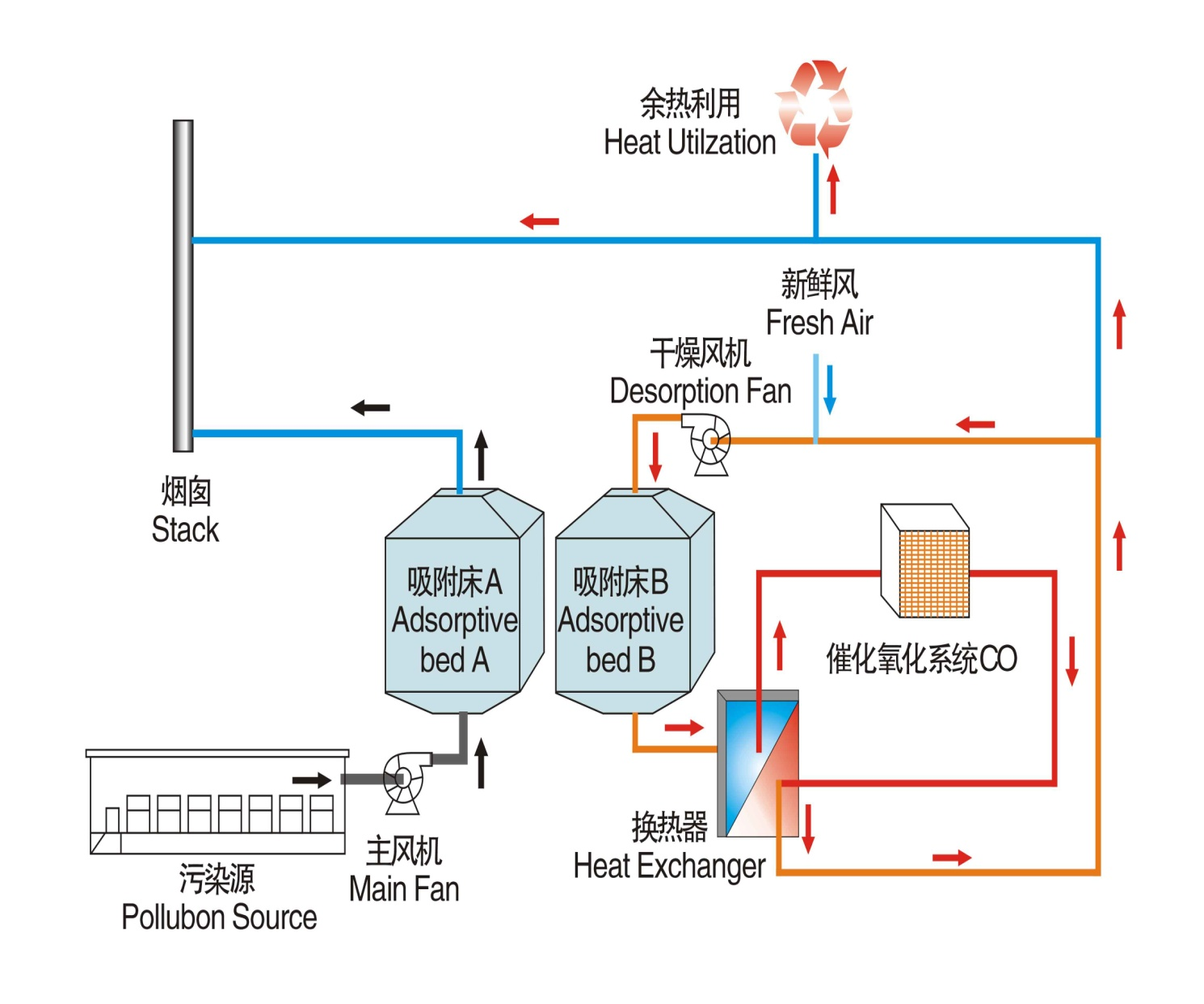

HCH工艺流程图

       活性炭吸附+催化氧化（CO）技术采用活性炭吸附、热气流脱附和催化氧化三种组合工艺净化有机废气，利用活性炭多微孔及巨大的表面张力等特性将废气中的有机溶剂吸附，使所排废气得到净化为第一工作过程；活性炭吸附饱和后，按一定浓缩比把吸附在活性炭上的有机溶剂用热气流脱出并送往催化燃烧床为第二工作过程；进入催化燃烧床的高浓度有机废气经过进一点步加热后，在催化剂的作用下氧气分解，转化成CO2和H2O，分解释放出的热量经高效换热器回收后用于预热进入催化燃烧床的高浓度有机废气为第三工作过程，上述三个工作过程在运行一定时间达到自平衡后，脱附、催化氧化分解过程无需外加能源加热。

       根据有机废气VOCs的排放量，可采用两个以上的吸附床交替切换吸附使用。如此以来多台吸附床切换运行可实现大风量的连续性净化工作。

       本净化装置处理流程包括三部分：干式除尘、吸附气体流程、脱附气体流程；

       1、干式过滤器：待处理的有机废气由风管引出后进入干式过滤器，可过滤废气中的颗粒物及粘性成分，延长活性炭的吸附周期及使用寿命；

       2、吸附气体流程：利用活性炭的物理特性对VOC有机废气进行吸附，且蜂窝状活性炭比表面积大、吸附能力强特性，将有机废气吸附到活性炭的微孔中，从而使气体得以净化，净化后的气体再通过风机排空；

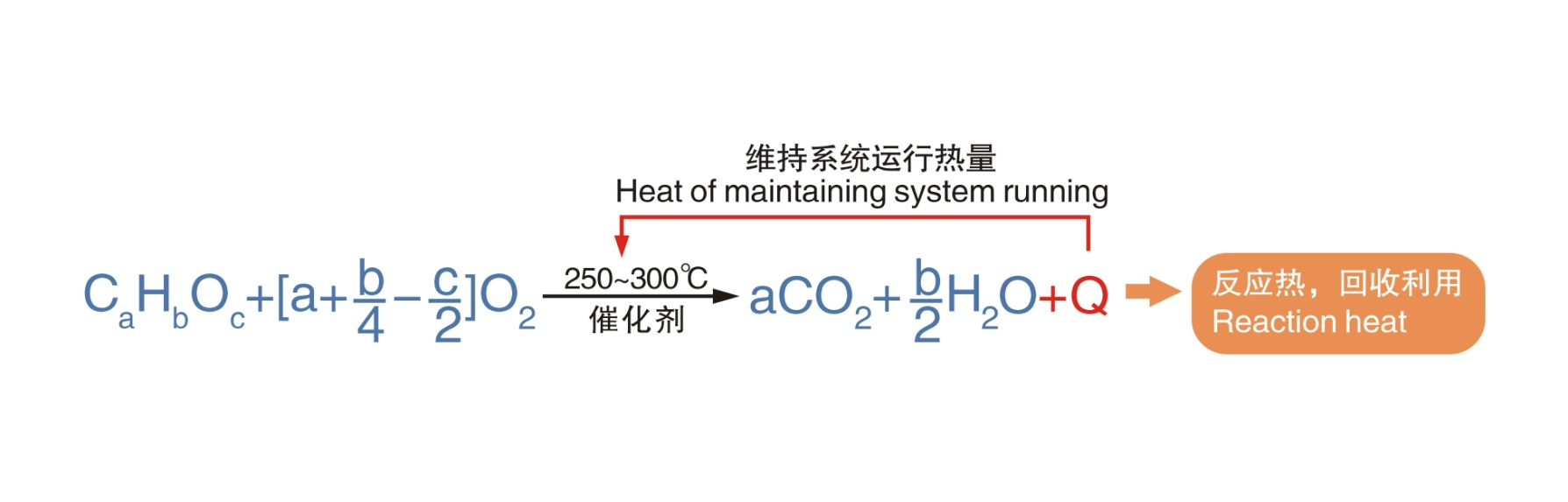

       3、脱附气体流程：当活性炭微孔吸附饱和时，将不能再进行吸附，此时利用催化床产生的高温热风对活性炭进行脱附，活性炭微孔中的有机物遇高温后自动脱离活性炭，使活性炭再生。脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并被送入催化燃烧室进行催化燃烧，在催化剂上于250～300℃进行催化氧化，使其转化为无害的CO2和H2O排出，当有机废气浓度达到2000PPm以上时，有机废气在催化床可维持自燃，不用另外再行加热，燃烧后的尾气一部份直接排到大气，大部份热气流被再次循环送往吸附床，用于对活性炭的脱附再生。这样既能满足燃烧和脱附所需热能，又能达到节能的目的，再生后的活性炭可用于下次吸附。

1、该设备性能稳定、操作简便、节能低耗、安全可靠、无二次污染。

2、催化燃烧室采用陶瓷蜂窝体的贵金催化剂,低温氧化分解,催化燃烧净化率达97%以上。

3、采用新型的活性炭吸附材料,反复解析再生,使用期限达8000h。

4、安全设施完备,设有阻火器、泄压孔、温度传感报警器、自动喷淋系统及氮气保护系统等安全措施。

5、可用于净化处理连续或间歇生产产生的有机废气。

6、设备运行全自动控制,操作简易。

1、化工行业：各类有机化学品生产，药物生产及各类树脂生产工艺过程中的废气。

2、涂装行业：汽车、摩托车、自行车行业金属件和塑料件的表面涂装废气；机械、船舶、家电、家具、建材等行业的金属件和塑料件的表面涂装废气。

3、印刷行业：各类印刷、彩印包装、印铁制罐行业的各类废气。

4、应用“三苯”溶剂废气行业及其他低浓度、大风量的挥发性有机废气VOCS的排放。

5、电子、漆包线生产过程中各类废气；

6、沥青、橡胶制品生产过程各类废气；

7、食品加工过程各类废气。
